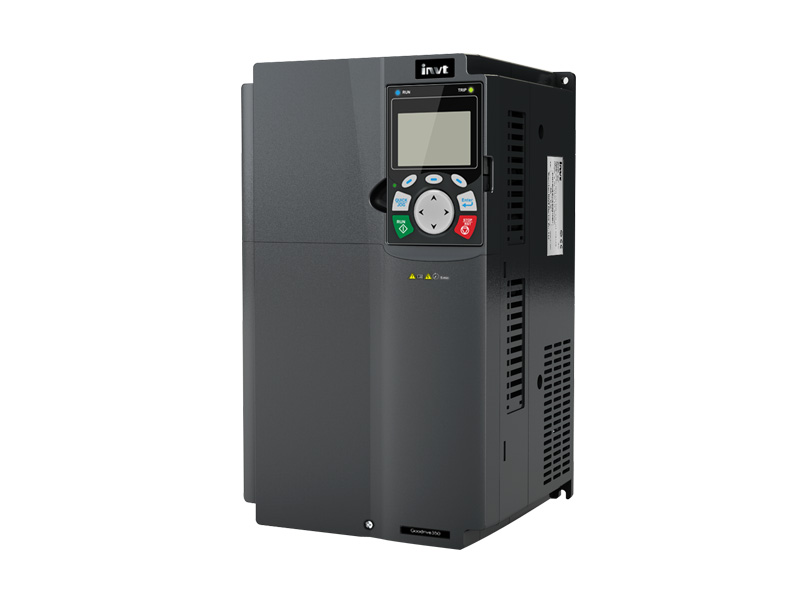

GD350系列⾼性能多功能变频器，标配多功能液晶键盘，支持各种电机驱动，集速度、转矩、位置控制于一体；同时具有强大的扩展能力、支持客户二次开发，通过扩展设计可以灵活快速地满足客户个性化需求。

AC 3PH 380V(-15%)~440V( 10%) 1.5-500kW
AC 3PH 520V(-15%)~690V( 10%) 22-630kW

产品特点

1、全驱全能

集位置、速度、转矩控制于一体，支持各种电机驱动

2、强化扩展能力

可支持多张扩展卡同时使用，满足复杂应用场合需求

3、支持二次开发

提升设备工艺，降低系统成本，增强客户应用灵活性

4、支持多种主流通讯

标配MODBUS通讯，可选配PROFINET、CANOPEN、PROFIBUS-DP、Ethernet/IP、Modbus TCP、Ethercat等通讯扩展卡

5、支持多种物联网通讯

可选配4G、蓝牙、WiFi通讯卡，支持手机APP操作，帮助客户建立智能操作平台

6、支持多种主流编码器

采用数字滤波技术，抗干扰能力增强1倍，闭环控制更稳定

可选配PG卡，支持增量式、旋变、正余弦、SSI绝对值等多种编码器

7、支持简易闭环

支持正交编码器输入，为客户提供高性价比的闭环应用方案，适用于简单闭环应用场合

8、内置直流电抗器

18.5kw～110kw标配内置直流电抗器，功率因数更高，降低对电网环境的干扰

9、更大功率范围支持内置制动单元

标配内置：1.5kw～37kw

选配内置：45kw-110kw

10、380V电压等级产品标配内置C3滤波器，减少外部安装体积

11、标配STO功能，降低客户系统成本

12、集成张力控制等功能，客户应用更简单

13、标配多功能液晶键盘，人性化设计，强调用户体验

（1）美观简洁的可视化界面，客户依据自身喜好，可切换不同风格显示界面

（2）强大的实时监控和报警功能，同时可自定义监控与调试参数，实时时钟功能，实时记录故障，历史故障可查询6组，方便维护

（3）支持3套变频器参数上传与下载，操作存储区域可重命名，方便用户备份参数

（4）快速的编辑调试功能，可选择快速设置与分组通道设置参数，分别满足不同客户需求

（5）上电引导—人性化的引导编辑功能，中英语言切换，满足大部分用户群体

规格参数

功能描述		规格指标
功率输入	输入电压（V）	AC 3PH 380V（-15%）~440V（ 10%）额定电压：380V AC 3PH 520V（-15%）~690V（ 10%）额定电压：660V
	输入电流（A）	请参考”产品额定值”
	输入频率（Hz）	50Hz或60Hz，允许范围47~63Hz
功率输出	输出电压（V）	0~输入电压
	输出电流（A）	请参考”产品额定值”
	输出功率（kW）	请参考”产品额定值”
	输出频率（Hz）	0~400Hz
技术控制性能	控制方式	空间电压矢量控制模式，无PG矢量控制模式(SVC)，有PG矢量控制模式(FVC)
	电机类型	异步电机、永磁同步电机
	调速比	异步机1：200（SVC），同步机1：20（SVC），1：1000（FVC）
	速度控制精度	�0.2%（无PG矢量控制），�0.02%（有PG矢量控制）
	速度波动	� 0.3%（无PG矢量控制）
	转矩响应	<20ms（无PG矢量控制），<10ms（有PG矢量控制）
	转矩控制精度	10%（无PG矢量控制），5%（有PG矢量控制）
	起动转矩	异步机：0.25Hz/150%（无PG矢量控制）同步机：2.5 Hz/150%（无PG矢量控制） 0Hz/200%（有PG矢量控制）
	过载能力	150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、Modbus/Modbus TCP通讯设定、PROFIBUS通讯设定等；可实现设定的组合和设定通道的切换
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	故障保护功能	提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
	转速追踪再起动功能	实现对旋转中的电机的无冲击平滑起动注意：4kW（含）以上具有该功能
	瞬停不停功能	电网瞬间跌落时，通过回馈能量运行而不停机
	两组电机切换功能	支持两组电机参数，可实现电机切换控制
外围接口	端子模拟量输入分辩率	不大于20mV
	端子开关量输入分辩率	不大于2ms
	模拟输入	2路，AI1：0~10V/0~20mA，AI2：-10~10V
	模拟输出	1路，AO1：0~10V/0~20mA
	数字输入	4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能
	数字输出	1路高速脉冲输出，最大频率50kHz 1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 RO2A常开，RO2B常闭，RO2C公共端触点容量：3A/AC250V，1A/DC30V
	扩展接口	三个扩展接口：SLOT1、SLOT2、SLOT3（7.5KW及以上的控制板）可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
其它	安装方式	支持壁挂式、落地式、法兰式安装三种方式
	运行环境温度	-10~50�C，40�C以上降额使用
	防护等级	IP20
	污染等级	2级
	冷却方式	强制风冷
	制动单元	380V 37kW（含）以下内置，380V 45kW~110kW（含）为选配内置 660V选配外置
	EMC滤波器	380V全系列产品传导发射可以满足IEC/EN 61800-3 C3等级要求可选配外置滤波器：传导发射可以满足IEC/EN 61800-3 C2等级要求备注：遵守手册附录所要求的EMC规范，电机和电机电缆按照手册附录中规定的技术要求选择
