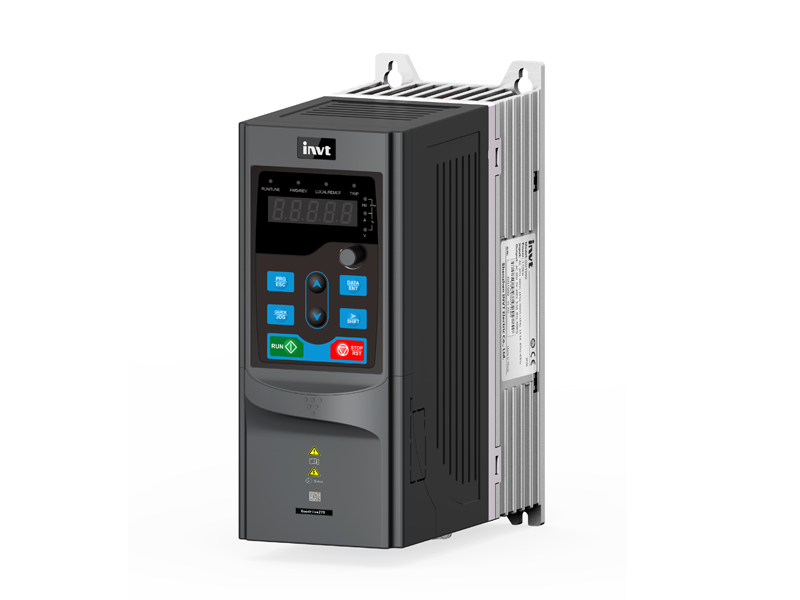

* 尺寸优化：书本型设计，易安装，产品结构更紧凑
* 同异步电机兼容：支持同步和异步电机驱动
* 即装即用：集成风机水泵行业应用功能(HVAC)
* 节能高效：集成全新ECO节能算法，节约运行成本
* 灵活配置：可选配内置直流电抗器以及输出电抗器
* 扩展灵活：支持Profibus-DP、Profinet、CANopen等主流通讯及I/O扩展
* 防护升级：核心电路板标配加厚防护涂层
* 超长质保：24个月（中国区）
1.GD270产品型号
图 3—4 型号说明
|
字段 |
标识 |
标识说明 |
具体内容 |
|
产品系列缩写 |
① |
产品系列缩写 |
GD270：Goodrive270风机水泵专用变频器 |
|
额定功率 |
② |
功率范围 |
160：160kW |
|
电压等级 |
③ |
电压等级 |
4：AC 3PH 380V~480V 额定电压：380V |
|
管理号 |
④ |
选配 |
默认：无 L1：内置直流电抗器，适用于11~500kW机型。 L3：内置直流电抗器和输出交流电抗器，适用于220kW及以上机型。 注意：400kW~500kW标配直流电抗器。 |
2.GD270规格参数
|
功能描述 |
规格指标 |
|
|
功率输入 |
输入电压（V） |
AC 3PH 380~480V额定电压：380V |
|
允许电压暂态波动 |
-15%~ 10% |
|
|
输入电流（A） |
参考“GD270额定参数表” |
|
|
输入频率（Hz） |
50Hz或60Hz，允许范围47~63Hz |
|
|
功率输出 |
输出电压（V） |
0~输入电压 |
|
输出电流（A） |
参考“GD270额定参数表” |
|
|
输出功率（kW） |
参考“GD270额定参数表” |
|
|
输出频率（Hz） |
0~400Hz |
|
|
技术控制性能 |
控制方式 |
空间电压矢量控制模式，无PG矢量控制模式 |
|
电机类型 |
异步电机、永磁同步电机 |
|
|
调速比 |
异步机1：200（SVC），同步机1：20（SVC） |
|
|
速度控制精度 |
�0.2%（无PG矢量控制） |
|
|
速度波动 |
� 0.3%（无PG矢量控制） |
|
|
转矩响应 |
<20ms（无PG矢量控制） |
|
|
转矩控制精度 |
�10%（无PG矢量控制） |
|
|
过载能力 |
110%额定电流1分钟，每5分钟允许过载1次 |
|
|
运行控制性能 |
频率设定方式 |
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、通讯设定等。 可实现设定的组合和设定通道的切换。 |
|
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
|
故障保护功能 |
提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 |
|
|
转速追踪再起动功能 |
实现对旋转中的电机的无冲击平滑起动 |
|
|
外围接口 |
端子模拟量输入分辩率 |
不大于20mV |
|
端子开关量输入分辩率 |
不大于2ms |
|
|
模拟输入 |
2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V |
|
|
模拟输出 |
2路，AO0/AO1：0(2)~10V/0(4)~20mA |
|
|
数字输入 |
5路普通输入，最大频率1kHz，内部阻抗：3.3kΩ 1路高速输入，最大频率50kHz |
|
|
数字输出 |
1路Y端子开路集电极输出，与S4共用端子，通过跳线选择功能。 |
|
|
继电器输出 |
1路可编程继电器输出 RO1A常开，RO1B常闭，RO1C公共端 触点容量：3A/AC250V，1A/DC30V |
|
|
扩展接口 |
2个扩展接口：SLOT1、SLOT2 可扩展通讯卡，I/O卡等 |
|
|
其它 |
安装方式 |
支持壁挂式、落地式、法兰式安装三种方式 |
|
运行环境温度 |
-10~50℃，40℃以上降额使用 |
|
|
防护等级 |
200kW及以下机型：IP20 220kW及以上机型：IP00 |
|
|
污染等级 |
2级 |
|
|
冷却方式 |
1.5kW：自然风冷 2.2Kw(含)以上：强制风冷 |
|
3.GD270额定参数表
|
变频器型号 |
输出功率（kW） |
输入电流（A） |
输出电流（A） |
|
GD270-1R5-4 |
1.5 |
5 |
3.7 |
|
GD270-2R2-4 |
2.2 |
6 |
5 |
|
GD270-004-4 |
4 |
15 |
9.5 |
|
GD270-5R5-4 |
5.5 |
20 |
13 |
|
GD270-7R5-4 |
7.5 |
27 |
17 |
|
GD270-011-4(-L1) |
11 |
35(35) |
25 |
|
GD270-015-4(-L1) |
15 |
44(44) |
32 |
|
GD270-018-4(-L1) |
18 |
46(46) |
38 |
|
GD270-022-4(-L1) |
22 |
54(54) |
45 |
|
GD270-030-4(-L1) |
30 |
75(56) |
60 |
|
GD270-037-4(-L1) |
37 |
90(69) |
75 |
|
GD270-045-4(-L1) |
45 |
108(101) |
92 |
|
GD270-055-4(-L1) |
55 |
142(117) |
115 |
|
GD270-075-4(-L1) |
75 |
177(149) |
150 |
|
GD270-090-4(-L1) |
90 |
200(171) |
180 |
|
GD270-110-4(-L1) |
110 |
240(205) |
215 |
|
GD270-132-4(-L1) |
132 |
278(235) |
250 |
|
GD270-160-4(-L1) |
160 |
310(296) |
305 |
|
GD270-185-4(-L1) |
185 |
335(320) |
330 |
|
GD270-200-4(-L1) |
200 |
385(368) |
380 |
|
GD270-220-4(-Ln) |
220 |
430(411) |
425 |
|
GD270-250-4(-Ln) |
250 |
465(444) |
460 |
|
GD270-280-4(-Ln) |
280 |
540(485) |
530 |
|
GD270-315-4(-Ln) |
315 |
605(550) |
600 |
|
GD270-355-4(-Ln) |
355 |
655(600) |
650 |
|
GD270-400-4-Ln |
400 |
660 |
720 |
|
GD270-450-4-Ln |
450 |
745 |
820 |
|
GD270-500-4-Ln |
500 |
800 |
860 |
注意：
* n=1 或 3
* 上表给出额定输入电流值为输入电压380V 时的实测值。
