GD10系列迷你变频器

低压变频器

发布单位：　发布人：苏州威尔腾自动化设备　发布时间：2025/1/15 15:58:01 关注度：

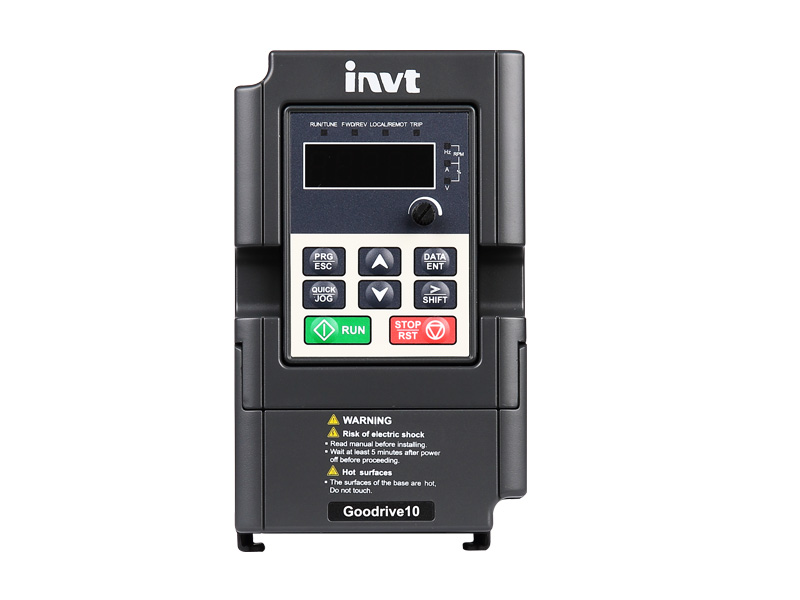

GD10系列迷你变频器定位为小功率OEM配套市场的普通应用场合，采用矢量化的V/f控制技术，具有PID、多段速、直流制动、Modbus通讯等多种常用功能，功能齐全，体积更小，可进一步减少安装空间。

● 矢量化V/F控制；

● 自然散热，可应用于多棉絮、粉尘的场合；

● 迷你型设计，节省客户安装空间；

● 标配带电位器并且可外引LED键盘；

● 产品设计严格遵循IEC国际标准，并满足CE认证测试要求；

● 设置多种常用功能，满足应用需求：

（1）标配Modbus通讯；

（2）内置PID；

（3）具有16段速控制；

（4）可进行多点V/F曲线设置；

（5）具有多功能输入输出端口，并且开关量可设置延时时间；

（6）具有过流、过压、欠压、过温、过载等保护功能，并且可以保存故障信息；

（7）具有直流制动、磁通制动、电阻能耗制动；

（8）过流失速，过压失速，负载适应性更强。

功能描述		规格指示
功率输入	额定输入电压(V)	单相 220V(-15%)～240V( 10%)
		三相220V（－15%）－240V（ 10%）
		三相380V（－15%）－440V（ 10%）
	额定输入电流(A)	请参考“产品额定值”
	额定输入频率(Hz)	50Hz 或 60Hz，允许范围 47～63Hz
功率输出	额定电机容量(kW)	请参考“产品额定值”
	额定输出(kVA)	请参考“产品额定值”
	额定电流(A)	请参考“产品额定值”
	额定输出电压(V)	等于输入电压，误差小于5%
技术控制性能	控制方式	V/f控制
	最大输出频率	400Hz
	调速比	1:100
	过载能力	150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒
	模拟量输入分辨率	不大于20mV
	端子开关量输入分辨率	不大于2ms
外围接口	模拟输入	1路0~10V或0~20mA
	模拟输出	1路0~10V 或0~20mA
	数字输入	5路普通输入，最大频率1kHz
	数字输出	1路Y1端子输出（与普通数字量输入共用），1路可编程继电器输出
	通讯	485通讯
其他	安装方式	壁挂安装
	运行环境温度	-10～50℃，40℃以上降额使用
	冷却方式	单/三相 230V 0.2～0.75KW 自然冷却；
	冷却方式	单/三相 220V 1.5～2.2KW，三相380V 0.75～2.2KW强制风冷
	故障保护功能	提供十几种故障保护功能：过流、过压、欠压、过温、过载等保护功能
	制动单元	标配内置
